Warum ist der Drehkranz für die Drehbewegung schwerer Maschinen und Windkraftanlagen von entscheidender Bedeutung?

In der Welt der Schwermaschinen gibt es eine Komponente, die die Drehung unter enormen Belastungen ermöglicht – den Drehkranz. Dieses auch als Drehtischlager bekannte Großlager nimmt gleichzeitig Axialkräfte, Radialkräfte und Kippmomente auf und ist daher für Geräte wie Bagger, Kräne, Windkraftanlagen und Hubarbeitsbühnen unverzichtbar. Wir untersuchen dieDrehkranzaunsHuaxiDabei werden seine Designprinzipien, Materialanforderungen und die entscheidende Rolle untersucht, die es in Branchen vom Bauwesen bis hin zu erneuerbaren Energien spielt. Wir betrachten auch die Fertigungskapazitäten, Qualitätssysteme und Zertifizierungen, die die Herstellung ermöglichenHuaxiein vertrauenswürdiger Lieferant in diesem anspruchsvollen Bereich.

Der „Joint“, der die Schwerindustrie am Laufen hält

Stellen Sie sich eine riesige Windkraftanlage vor, die ihre Flügel so dreht, dass sie dem Wind zugewandt sind. Oder ein Turmkran, der seinen Ausleger dreht, um schwere Lasten zu heben. Oder ein Bagger, der seinen Arm schwingt, um sich in die Erde zu graben. In jeder dieser Maschinen gibt es eine einzige Komponente, die die Drehung ermöglicht – den Drehkranz. Dieses große Lager, das oft als „Maschinengelenk“ bezeichnet wird, verbindet die rotierende Oberstruktur mit der stationären Unterstruktur und überträgt enorme Kräfte und ermöglicht gleichzeitig eine gleichmäßige, kontrollierte Bewegung.

Ein Drehkranz ist kein gewöhnliches Lager. Der Durchmesser ist in der Regel groß – er liegt zwischen 0,4 und 10 Metern – und muss kombinierten Belastungen standhalten, die Standardlager zerstören würden. Zu diesen Belastungen gehören Axialkräfte (vertikales Gewicht), Radialkräfte (horizontale Stöße und Züge) und Kippmomente (Kippkräfte). Die Konstruktion des Drehkranzes mit seinen Wälzkörpern, Laufbahnen und oft integrierten Verzahnungen ermöglicht es ihm, diese Lasten zu tragen und gleichzeitig eine präzise Drehsteuerung beizubehalten.

Jiangyin Huaxi Flansch Co., Ltd., eine Tochtergesellschaft der Jiangsu Huaxi Group, stellt seit 1984 ringförmige Schmiedeteile und fertige Flansche her. Das Unternehmen produziert jährlich 35.000 Tonnen ringförmige Schmiedeteile und 25.000 Tonnen fertige Flansche und Rohrverbindungsstücke mit über 10.000 Spezifikationen. IhreDrehkranzDie Produkte werden aus Edelstahl, Kohlenstoffstahl, legiertem Stahl und Duplexstahl hergestellt und in 28 Länder exportiert. In diesem Artikel werden die Merkmale, Herstellungsprozesse und Anwendungen untersucht, die Huaxi zu einem bedeutenden Akteur auf dem Drehkranzmarkt machen.

Technische Spezifikationen

Nachfolgend finden Sie eine Zusammenfassung der wichtigsten Merkmale und Fähigkeiten desDrehkranzProdukte vonHuaxi.

Was unterscheidet einen Drehkranz von gewöhnlichen Lagern?

Um den Wert eines Drehkranzes zu verstehen, ist es hilfreich, einen Blick auf die besonderen Anforderungen zu werfen, die er erfüllen muss.

Kombinierte Tragfähigkeit

Ein Drehkranz ist dafür ausgelegt, einer Kombination von Kräften standzuhalten, die ein Standardlager schnell zerstören würden. Bei einem Kran entsteht durch das Gewicht der Last und des Auslegers ein enormes Kippmoment. In einer Windkraftanlage erzeugt das Gewicht der Gondel und der Rotorblätter axiale Lasten, während Windkräfte radiale und Kipplasten erzeugen. Das robuste Design des Drehkranzes – mit Laufbahnen mit großem Durchmesser und mehreren Reihen von Wälzkörpern – verteilt diese Kräfte effektiv.

Großer Durchmesser, kompakte Höhe

Drehverbindungen zeichnen sich durch einen im Verhältnis zur Höhe großen Durchmesser aus. Durch diese „plattenartige“ Form können sie direkt zwischen Ober- und Unterkonstruktion einer Maschine montiert werden, was Platz spart und gleichzeitig die nötige Tragfähigkeit bietet. Der Durchmesser kann je nach Anwendung zwischen 200 mm und 10.000 mm oder mehr liegen.

Integrierte Verzahnung

Viele Drehkränze verfügen über eine Verzahnung am Innen- oder Außenring, die eine direkte Integration mit einem Antriebsritzel ermöglicht. Dadurch entfällt die Notwendigkeit eines separaten Getriebes, was den Maschinenaufbau vereinfacht und das Gewicht reduziert. Zu den Optionen gehören Innenverzahnung, Außenverzahnung oder zahnlose Konfigurationen.

Montageflexibilität

Drehkränze werden typischerweise über Schraubenlöcher am Innen- und Außenring montiert. Dies ermöglicht eine einfache Integration in die Maschinenstruktur. Üblich sind Flanschausführungen mit Schraubenlöchern, die eine sichere Befestigung ermöglichen.

Herstellungsprozess: Vom Rohmaterial bis zum fertigen Ring

Die Herstellung eines hochwertigen Drehkranzes erfordert fortschrittliche Schmiede-, Bearbeitungs- und Wärmebehandlungsfähigkeiten.Huaxihat in diesen Bereichen stark investiert.

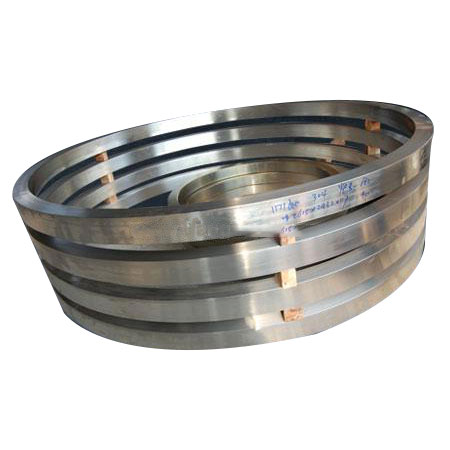

Ringförmiges Schmieden

Der Prozess beginnt mit einem Stahlbarren oder Knüppel, der erhitzt und dann in eine Ringform geschmiedet wird.Huaxiverwendet 3.600 Tonnen schwere Ölhydraulikpressen, 5-Meter-Ringmühlen und elektrohydraulische Hämmer, um das Material zu formen. Dieser Schmiedeprozess richtet die Kornstruktur des Stahls aus und verbessert so seine Festigkeit, Zähigkeit und Ermüdungsbeständigkeit.

Präzisionsbearbeitung

Nach dem Schmieden wird der Ring einer Präzisionsbearbeitung unterzogen.Huaxiist mit 2-5-m-Vertikaldrehmaschinen, 5-m-NC-Bohrmaschinen und anderen fortschrittlichen Geräten ausgestattet. Diese Maschinen erzeugen die genauen Abmessungen, Bolzenlöcher und Verzahnungen, die für den fertigen Drehkranz erforderlich sind. Der Einsatz von CNC-Technologie sorgt für Konsistenz und Genauigkeit.

Wärmebehandlung

Die Wärmebehandlung ist entscheidend für die Erzielung der für Drehkränze erforderlichen mechanischen Eigenschaften. Der Prozess umfasst typischerweise Normalisieren, Glühen, Abschrecken und Anlassen. Für anspruchsvolle Anwendungen wie Windkraftanlagen werden Materialien wie 42CrMo4V verwendet, die spezifische Wärmebehandlungsparameter erfordern, um die erforderliche Festigkeit und Zähigkeit zu erreichen.

Qualitätskontrolle und Inspektion

Huaxiverfügt über ein perfektes Qualitätsgarantiesystem und einen kompletten Satz moderner physikalisch-chemischer Inspektionsgeräte. Die Qualitätsabteilung ist direkt dem Geschäftsführer unterstellt und kontrolliert jeden Schritt des Produktionsprozesses streng. Dadurch wird sichergestellt, dass nicht konforme Materialien niemals in das Lager gelangen, in den nächsten Prozess gelangen oder das Werk verlassen.

Anwendungen in Schlüsselindustrien

DerDrehkranzaunsHuaxiwird in den unterschiedlichsten Branchen eingesetzt, in denen schwere Lasten zuverlässig rotieren müssen.

• Windkraft– Drehkränze sind wichtige Komponenten in Windkraftanlagen und werden im Yaw-System (um die Gondel in den Wind zu drehen) und im Pitch-System (um den Blattwinkel einzustellen) verwendet. Die Ringe müssen extremen Wetterbedingungen standhalten und über Jahrzehnte zuverlässig funktionieren.

• Bau und Ausgrabung– Bagger, Kräne und Hubarbeitsbühnen sind für ihre Drehbewegung auf Drehkränze angewiesen. Diese Maschinen werden in anspruchsvollen Umgebungen mit schweren Lasten und häufigen, oft oszillierenden Bewegungen eingesetzt.

• Materialhandhabung– Hafenkräne, Schiffsentlader und Staplerrücklader verwenden Drehkränze, um ihre Ausleger und Umschlaggeräte zu drehen. Die Ringe müssen hohen Belastungen und häufigen Arbeitszyklen standhalten.

• Bergbauausrüstung– Große Bergbaumaschinen wie Schleppleinen und Schaufelradbagger verwenden Drehkränze, um ihre massiven Strukturen zu stützen und zu drehen.

• Marine und Offshore– Drehkränze werden in Schiffskränen, Offshore-Plattformkränen und anderen Schiffsanwendungen eingesetzt, bei denen Korrosionsbeständigkeit und Zuverlässigkeit von größter Bedeutung sind.

• Industriemaschinen– Viele Arten von Industrieanlagen, von der Robotik bis zu Drehtischen, verwenden Drehkränze zur präzisen Rotationssteuerung.

Häufig gestellte Fragen

F: Was ist ein Drehkranz und welche Funktion erfüllt er?

A: Ein Drehkranz, auch Drehkranzlager genannt, ist ein großes Lager, das gleichzeitig Axialkräfte, Radialkräfte und Kippmomente aufnehmen kann. Dadurch kann sich eine Struktur drehen und gleichzeitig schwere Lasten tragen. Zu den Anwendungen gehören Kräne, Bagger, Windkraftanlagen und Hubarbeitsbühnen.

F: Welche Materialien werden in Drehkränzen verwendet?

A: Zu den gängigen Materialien gehören 50Mn, 42CrMo und C45. Für anspruchsvolle Anwendungen wie Windkraftanlagen werden höherwertige Materialien wie 42CrMo4V verwendet.Huaxibietet Drehkränze aus Kohlenstoffstahl, Edelstahl, legiertem Stahl und Duplexstahl an.

F: Kann der Drehkranz individuell angepasst werden?

A: Ja.Huaxikann Drehkränze nach Kundenzeichnungen oder Mustern herstellen. Zu den Optionen gehören verschiedene Durchmesser, Zahnradkonfigurationen (innen, außen oder zahnlos) und Montagelochmuster.

F: Welche Zertifizierungen besitzt Huaxi für die Drehkranzproduktion?

A:Huaxiverfügt über ISO9001, ISO9001 und PED des deutschen TÜV Rheinland, die Autorisierung der China Classification Society, die AQSIQ-Klasse-A-Exportunternehmensbewertung und die BV-Werkszulassung. Diese Zertifizierungen belegen die Einhaltung internationaler Qualitäts- und Sicherheitsstandards.

F: In welchen Branchen werden Drehkränze eingesetzt?

A: Drehkränze werden in den Bereichen Windkraft, Bau und Aushub, Materialtransport, Bergbau, Schifffahrt und Offshore sowie allgemeine Industriemaschinen eingesetzt.

F: Was ist der typische Durchmesserbereich eines Drehkranzes?

A: Der Durchmesser eines Drehkranzes liegt typischerweise zwischen 0,4 und 10 Metern, wobei einige Anwendungen sogar noch größere Größen erfordern.

Abschluss

DerDrehkranzaunsHuaxi ist eine entscheidende Komponente der Maschinen, die die moderne Industrie antreiben. Seine Fähigkeit, kombinierte Lasten zu bewältigen und gleichzeitig eine sanfte, kontrollierte Rotation zu ermöglichen, macht ihn für Anwendungen von Windkraftanlagen bis hin zu Baumaschinen unverzichtbar. Der Herstellungsprozess – vom Ringschmieden bis hin zur Präzisionsbearbeitung und Wärmebehandlung – erfordert fortschrittliche Fähigkeiten und eine strenge Qualitätskontrolle, Bereiche, in denenHuaxihat erheblich investiert.

Mit über 35.000 Tonnen jährlicher Produktion von Ringschmiedestücken, einer umfassenden Ausrüstungsbasis und einer Reihe internationaler Zertifizierungen,Huaxihat sich als kompetenter Partner für Kunden in 28 Ländern positioniert. Die Fähigkeit des Unternehmens, sowohl Standard- als auch kundenspezifische Produkte herzustellen, kombiniert mit seinem Qualitätsanspruch, macht es zu einem zuverlässigen Lieferanten für Drehkränze und zugehörige Komponenten.

Wenn Sie auf der Suche nach einem zuverlässigen Lieferanten von Drehkränzen für Ihre Industrie-, Windkraft- oder Bauanwendung sind oder Fragen zu kundenspezifischen Spezifikationen und Preisen haben, empfehlen wir Ihnen, dies zu tuncontactuns Heute.
