Wie funktioniert ein Drehkranz?

Drehkränze, auch Großwälzlager oder Drehtischlager genannt, sind eine Lagerform, die eine Drehbewegung zwischen mehreren Komponenten ermöglicht. Sie werden häufig in industriellen, landwirtschaftlichen und schweren forstwirtschaftlichen Geräten eingesetzt. Weitere Anwendungsbereiche sind Robotik, Materialtransportgeräte und Bergbaumaschinen. Wie genau funktioniert ein Drehkranz?

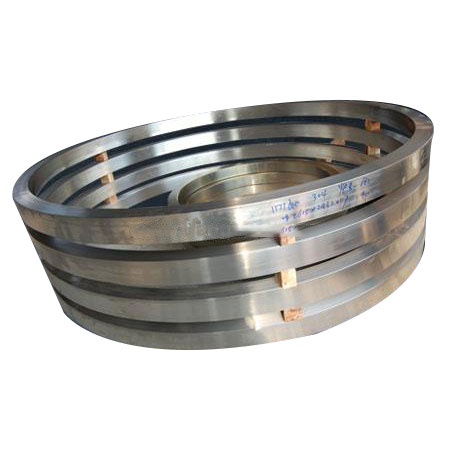

Drehverbindungen sind für den Einsatz in Kugel-, Käfig-, Laufbahn- und Montagesystemen konzipiert. Seine Hauptstruktur besteht aus zwei Ringen auf einem Drehtellerlager. Der Außenring liegt flach auf einer festen Fläche und wird mit Schrauben befestigt. Anschließend wird der Innenring mit einer Art Adapter oder Halterung am rotierenden Objekt befestigt. Der Betrieb erfolgt rotierend, da der Außenring auf der Montagefläche montiert bleibt. Stellen Sie sich das wie einen Kran vor, der sich dreht, ohne seine Position zu ändern.

Die Bewegung zwischen Ober- und Unterring wird durch Gleit- oder Rollelemente erleichtert. Wenn die Drehverbindung mit Kugellagern verwendet wird, werden zusätzliche Komponenten wie Laststopfen und Dichtungen mitgeliefert, um die Schmierung zu erleichtern. Das ist erwähnenswertDrehkränzeDurch die Verwendung von Kugellagern ist die Reibung sehr gering.

Drehkränze, die eine Gleitbewegung nutzen, sind jedoch auf austauschbare Polster (Kunststoff) angewiesen, die zwischen ihnen angebracht sind. Ebenso empfiehlt sich für flache horizontale Anwendungen ein Drehkranz mit Kunststoffauskleidung. Für Geräte, die für vertikale Bewegungen ausgelegt sind, wären Kugellager die bessere Wahl.

Um die Verwendung zu erleichternDrehkränzeSie sind mit Zahnrädern am Außenring ausgestattet. Anschließend können sie mithilfe von Schneckengetrieben, Außenzahnrädern, Antriebsplattenkupplungen und Außenriemen bewegt werden. Wenn Sie einen Drehkranz mit Kunststoffauskleidung verwenden, sind diese elektrisch isoliert, sodass keine zusätzliche Isolierung erforderlich ist. Dies bedeutet, dass Sie Kabel im Drehzentrum ohne zusätzliches Polymer oder Erdung verlegen können. Allerdings benötigen Drehkränze mit Kugellagern zusätzliche Polymerauskleidungen, um einen Stromfluss von den Kabeln zur Drehkränze zu verhindern.

Nachdem wir wissen, wie der Drehkranz funktioniert, wie wählen wir das richtige Drehkranzlager aus? 1. Suchen Sie nach einem Drehkranz, der aus hochwertigen Materialien gefertigt ist. 2. Wählen Sie ein Drehkranzlager, das den Spezifikationen Ihrer Ausrüstung entspricht. 3. Wählen Sie ein Lager, das der maximalen Belastung standhält, und achten Sie dabei darauf, dass die auf das Lager einwirkenden statischen und dynamischen Belastungen berücksichtigt werden. 4. Kaufen Sie Lager, die von einer Qualitätsmarke entwickelt wurden, um die Qualität sicherzustellen. Die Lager von HUAXI verdienen Ihr Vertrauen.

Drehkranz wird häufig in den folgenden Bereichen eingesetzt:

Technische Maschinen: wie Bagger, Bulldozer und andere mechanische Geräte, die häufig rotieren müssen; Metallurgische Maschinen: werden häufig in Walzwerken und Stranggussmaschinen eingesetzt, um schwere Lasten zu tragen. Petrochemie: Wird in Geräten wie Bohrplattformen und Tankern verwendet, die an Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit angepasst sind.

Darüber hinaus kann es auch in der Windkraft, der Leichtindustrie, Textilmaschinen und anderen Bereichen eingesetzt werden. Der Betrieb dieser Geräte ist untrennbar mit der Unterstützung des Drehkranzes verbunden, der große radiale und axiale Kräfte aufnehmen kann und eine hohe Rotationsgenauigkeit und Lebensdauer aufweist. Gleichzeitig ist die Dichtleistung gut und für Arbeiten in verschiedenen Umgebungen geeignet.

Wie alle anderen Lager wird der Drehkranz zur Verbindung zwischen zwei Strukturen verwendet, um Bewegung und Lastübertragung zu unterstützen. Obwohl sie traditionell als sehr große Lagertypen gelten, ist dies nicht der Fall. Da sie sogar eine sehr kleine Apertur von 50 mm bieten können, können sie eine ausgezeichnete Wahl für viele Anwendungen in Ihrer Einrichtung sein, einschließlich der Robotik. Denken Sie daran, sie immer in bestem Zustand zu halten, insbesondere um sicherzustellen, dass sie ordnungsgemäß geschmiert sind.
